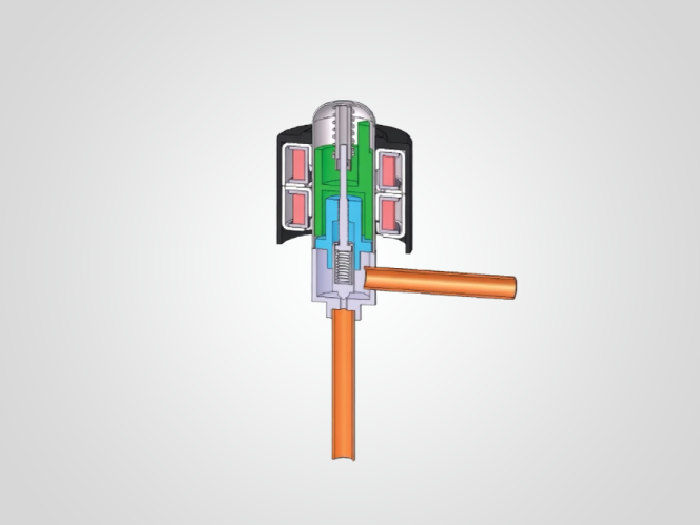

ETS 6 – Válvulas de Expansão Termostática
As ETS 6 são válvulas de expansão eletrônica compactas e leves, para todos os refrigerantes comuns: R410A, R407C, R404A, R134a, R22. Operação bifluxo disponível para sistemas de bomba de calor. A operação da válvula e realizada por meio de um motor unipolar, que pode ser controlado por diversos controladores da Danfoss ou de outros fornecedores. As Válvulas ETS são operadas com controladores modelo EKE 1A, EKE 1B e EKE 1C. Sensores de temperatura/pressão AKS, NSK e DST.
| ETS 6 – Válvula sem bobina | |||||||||||||
| Modelo | Nº DO ORIFÍCIO |
CAPACIDADe NOMINAL QNOM.1) | Conexão (solda) |
MWP | MOPD | Máx. Pressão reversa 1) |
DIREÇÃO DO FLUXO |
CÓDIGO | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R22 | R134a | R404A/ 507 |
R407C | R410A | A [mm] | B [mm] | [bar] | [bar] | [bar] | ||||
| ETS 6 – 10 | 10 | 2.6 | 2 | 1.8 | 2.7 | 3.1 | 7.94 | 7.94 | 47 | 35 | 35 | Bifluxo | 034G5005 |
| ETS 6 – 14 | 14 | 5.8 | 4.5 | 4.1 | 5.9 | 6.8 | 7.94 | 7.94 | 47 | 35 | 20 | Bifluxo | 034G5015 |
| ETS 6 – 18 | 18 | 10.3 | 8.1 | 7.3 | 10.6 | 12.1 | 6.35 | 6.35 | 47 | 35 | 28 | Bifluxo | 034G5026 |
| ETS 6 – 25 | 25 | 19.6 | 15.3 | 13.8 | 20.1 | 23 | 7.94 | 7.94 | 47 | 35 | 22 | Bifluxo | 034G5035 |
| ETS 6 – 32 | 32 | 28.8 | 22.5 | 20.3 | 29.6 | 33.9 | 7.94 | 7.94 | 47 | 28 | 12²) | Bifluxo | 034G5055 |
| ETS 6 – 40 | 40 | 39.1 | 30.6 | 27.6 | 40.2 | 40.2 | 7.94 | 7.94 | 47 | 21 | 7 | Bifluxo | 034G5065 |
← Deslize para ver toda a tabela →
| ETS 6 – Válvula sem bobina | ||||||
| MODeLO | TENSÃO (CORRENTE) |
GRAU De PROTEÇÃO |
ISOLAMENTO CLASSE |
COMPRIMENTO DO CABO [M] |
CONECTOR | CÓDIGO |
|---|---|---|---|---|---|---|
| Encomenda de bobina para ETS 6, pacote único | ||||||
| Bobina para ETS 6 |
12 V DC (0,26A/fase) | IP66 | Classe "E" (UL classe 105 (A)) | 0.7 | JST XHP-6 | 034G5105 |
| 12 V DC (0,26A/fase) | IP66 | Classe "E" (UL classe 105 (A)) | 0.7 | JST XHP-6 | 034G5115 | |
| 12 V DC (0,26A/fase) | IP66 | Classe "E" (UL classe 105 (A)) | 1.5 | JST XHP-6 | 034G5145 | |
| 12 V DC (0,26A/fase) | IP66 | Classe "E" (UL classe 105 (A)) | 3 | JST XHP-6 | 034G5135 | |
| ETS 6 | |
| PRESSÃO MÁXIMA De TRABALHO | 47 bar/681 psig |
| Refrigerantes compatíveis | A, R407C, R404A, R507, R134a, R22. Para obter informações sobre outros refrigerantes, entre em contato com o representante local da Danfoss. |
| Óleo refrigerante | Todos os óleos minerais e de éster (para lubrificar a válvula ETS 6) |
| Temperatura ambiente | -30 a 70 °C/-22 a 158 °F |
| Temperatura do fluido | -30 a 70 °C/-22 a 158 °F |
| Durabilidade |
Em testes, 60 milhões pulsos foram fornecidos à válvula parcialmente aberta, o que é equivalente a 150.000 ciclos se a válvula for operada entre 100 e 300 pulsos quando aberta. Testada em 30.000 ciclos de curso completo, incluindo 20 sobrecargas de pulso em cada fechamento |
| Umidade do ambiente | 95% RH ou menos |
| Modulação | Motor de passo de operação direta com íma permanente |
| Conexão elétrica | JST XHP-6 e JST XHP-5 |
| Velocidade de ativação | Min. de 30 pps (pulsos por segundo); máx. de 90 pps, recomenda-se 31,3 pps |
| Faixa de operação | 0 – 480 pulsos, sem necessidade de potência de manutenção (NOTA: não aplique mais de 520 pulsos) |
| Posição de instalação Válvula solenoide na linha de líquido |
Com a bobina na parte superior e a válvula/conjunto da bobina em ±15° no eixo vertical. Se uma válvula solenoide for usada na linha de líquido, deve-se instalá-la de forma que ela não crie golpes de aríete na válvula ETS 6. |
| Temperatura máxima do enrolamento de bobina | 115°C / 239°F |
| Homologações | CE, UL, RoHS, CQC |
